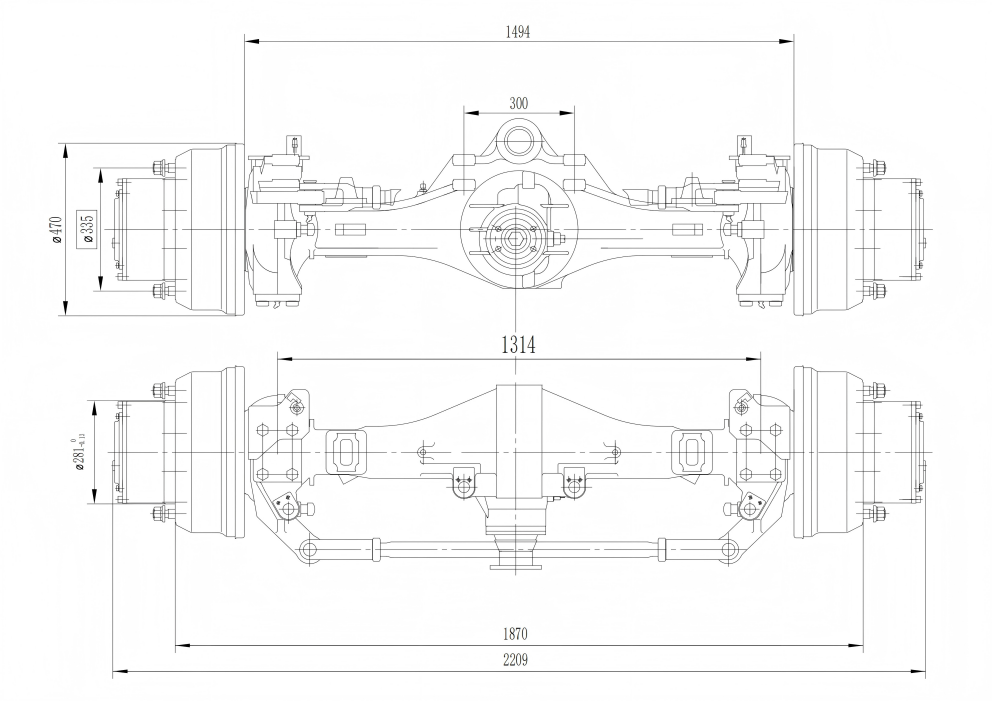

10 Ton Tekerlekli Ekskavatör Aksı
1. Yarı hiperbolik spiral dişli kullanan ana redüktör, yüksek verimlilik, kararlı ve düşük gürültüdür.
2. NGW tipi planet dişli şanzıman yapısı makul ve kompakttır.
3. Hidrolik pabuç tipi fren, frenlemede güvenilirliği ve güvenliği garanti eder.
4. Hidrolik direksiyon sistemi esnek manipülasyon sağlar.
5. Çelik döküm aks muhafazası taşıma kapasitesi yüksek ve serttir.
6. Rulman yağ keçesi ve ana bileşenler, ithal ünlü marka, uzun servis ömrü kullanır.
7. 8 ~ 12 ton tekerlekli ekskavatör için uygundur.
Giriş:
10 ton tekerlekli ekskavatör aksı, 8-12 ton tekerlekli ekskavatörler ile kullanılmak üzere tasarlanmıştır. Aks muhafazasında dökme çelik konstrüksiyon kullanılırken, ana redüksiyon dişli ünitesinde hassas tahrik sistemi gereksinimlerine uygun hipoid spiral konik dişli şanzıman kullanılır. Tekerlek göbeği, NGW tipi bir planet dişli redüksiyon mekanizması içerir. Fren sistemleri için, güvenli frenleme performansı ve sağlam bir yapısal tasarım sağlayan hidrolik olarak çalıştırılan normalde açık genleşen pabuç tipi tekerlek frenleri uygulanır.
Ana teknik parametreler:
Toplam İletim Oranı |
16.89 |
Maksimum giriş torku |
2535 Nm |
Derecelendirme yükü |
13000kg |
Dönme açısı |
±34° |
Tornalama terimi |
Hidrolik direksiyon |
Fren yağı basıncı |
12,5 MPa |
Tek frenleme momenti |
10900N.m |
Tek fren kaliperi kapasitesi |
14 ml |
Tahrik aksı için yağ talebi (API standardı) |
GL-5:85W/90 Dişli Yağı (-12°C'nin üzerinde) |
Fren için yağ talebi |
DOT3 veya 719 sentetik fren hidroliği, karışıma izin vermeyin! |
