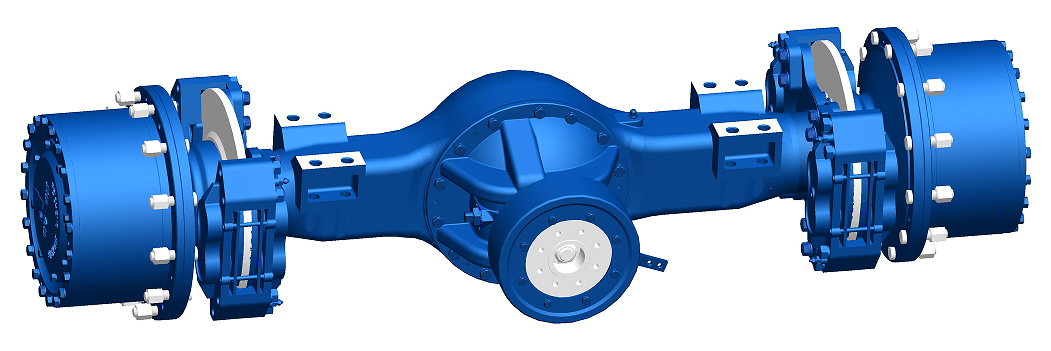

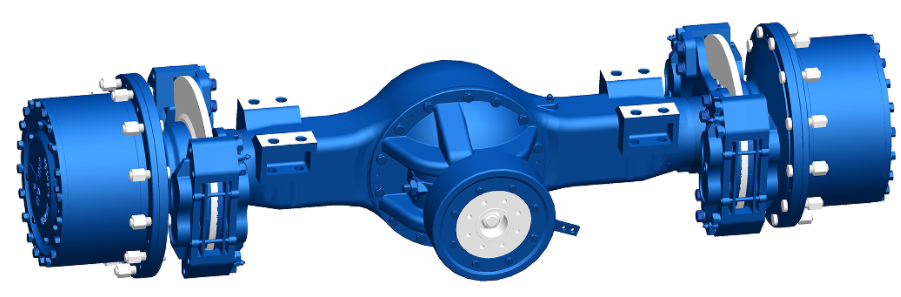

21 Ton Yol Makaralı Aks
1. Gleason konik dişli kullanan ana redüktör, yüksek iletim verimliliği ve düşük gürültüdür.
2. NGW tipi planet dişli şanzıman yapısı makul ve kompakttır.
3. Çelik döküm aks muhafazası büyük yükleme ve serttir. Çeşitli bağlantı boyutlarında mevcuttur.
4. Disk kaliper tipi fren ile donatılmış servis freni, büyük fren torku ve güvenilirliğini garanti eder.
5. Kampanalı fren ile donatılmış park freni, fren güvenliğini ve güvenilirliğini garanti eder.
6.19 - 23 tonluk yol silindirleri için uygundur
Giriş:
21 tonluk yol makaralı aks, iki kademeli redüksiyon dişlisi şanzıman yapısı kullanan 21 tonluk titreşimli yol silindirleri için tasarlanmıştır. Aks muhafazası dökme çelik malzemeden imal edilmiştir. Ana redüksiyon sistemi, Gleason spiral konik dişli tahrik teknolojisini kullanırken, tekerlek tarafı şanzımanı bir NGW tipi planet redüksiyon dişli mekanizması içerir. Servis fren sistemi, park güvenliği için kampanalı fren konfigürasyonu ile tamamlanan kaliper disk frenlere sahiptir.
Ana teknik parametreler:
Toplam İletim Oranı |
27.75 |
Maksimum giriş torku |
5000N.m |
Her bir aksı yükleyin |
23000kg |
Fren yağı basıncı |
9.8 MPa |
Frenleme momenti |
9660Nm |
Tahrik aksı için yağ talebi (API standardı) |
GL-5:85W/90 Dişli Yağı (-12°C'nin üzerinde) |
Fren için yağ talebi: |
DOT3 veya 719 sentetik fren hidroliği, karışıma izin vermeyin! |
